5轴高性能全自动刀具磨床
您现在的位置是:首页 > 产品中心 > 5轴高性能全自动刀具磨床
5轴高性能全自动刀具磨床
5轴高性能全自动刀具磨床

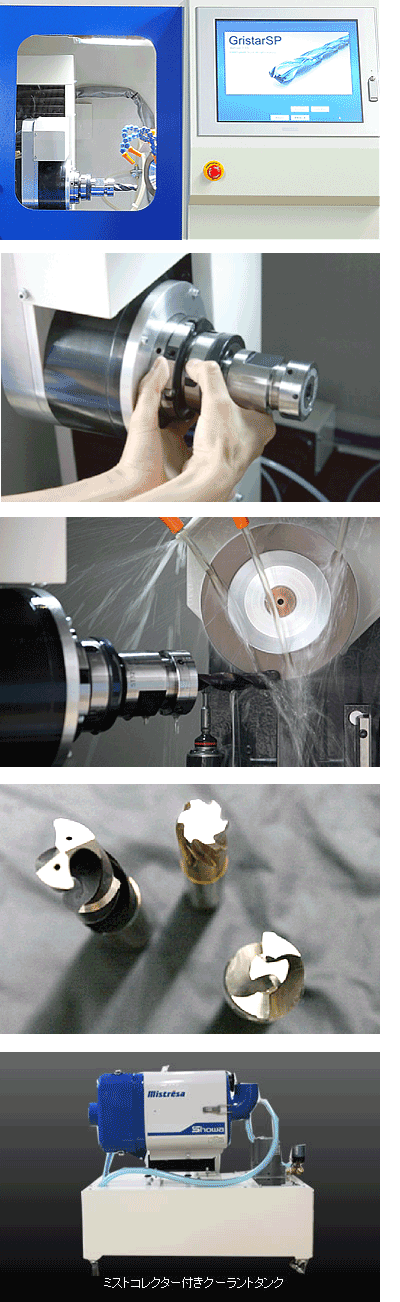

Gristar SP 5轴高性能全自动刀具磨床是在工具刀刃的研磨中最后一步的研磨步骤。以高效率最优化的研磨,使研磨过程整体优化。各种刀具刀刃快速,准确的磨削,这是GriStar SP 最具优势的地方。
※点击可以扩大

简单的操作,实现卓越、高效率、高精度的研磨
简单的操作,实现卓越、高效率、高精度的研磨

Gristar SP 5轴高性能全自动刀具磨床在工具安装、人员操作非常简单,操作界面一目了然。另外,同时,可以确保全自动研磨的稳定度。

打样操作界面(点击可以放大)

程序快速自动启动
程序快速自动启动
Gristar SP 5轴高性能全自动刀具磨床有超过10万件研磨刀具的数据保存功能。保存的刀具数据可以在触摸画面进行简单操作就可以调出数据。通过管理数据文件夹,每个数据文件都得到妥善管理,提高数据的调用效率。
另外,在工具的安装上采用了一个卡盘的方式,所以不使用专用工具简单短时间的工具的安装就可以完成。
高性能全自动刀具磨床同步实现5轴控制并熟练的研磨技巧
高性能全自动刀具磨床同步实现5轴控制并熟练的研磨技巧
传统的单一的研磨机不只是浪费的作业的替换, 5轴高性能全自动刀具磨床实现了能同时控制研磨的事与特殊研磨。
为了能将研磨时间缩短,5轴控制在最小限度的进行,并自动在线研磨完毕。
采用高精度的接触型研磨
采用高精度的接触型研磨
高精度的研磨是5轴高性能全自动刀具磨床测量的制度。GriStar SP的精度高速度快,都是因为采用触摸探头块针操作。速度更快,更能正确测量的刀尖。
压倒性的工作效率
压倒性的工作效率
从机械设计到作业时间的效率化,给企业带来巨大的利益。GriStar SP 5轴高性能全自动刀具磨床,操作简单方便。刀具具数据调用,单触安装工具,可以飞跃缩短能设定安排的时间。
在一个多品种,多种类的刀具研磨时,以压倒性的工作效率产生了巨大的时间的差异。GriStar SP 5轴高性能全自动刀具磨床确实能为企业带来可观的利益和高效的刀具研磨。
节省你的空间,比起其他研磨机节省您2/3的办公空间
节省你的空间,比起其他研磨机节省您2/3的办公空间
GriStar SP 5轴高性能全自动刀具磨床节省类似其他公司该类型磨床相比专有面积约1 / 3,因为其他的机器的干涉和动线的问题等飞跃减轻。
既有磨床等机械和替换的情况,可以确保根据新出生的空间效率性的活动性。
产品规格
整 体 机器名称 GriStarSP
机器型号 GSP
机器尺寸 W1000mmxD928mmxH1665mm
机器重量 约460kg
冷却油箱尺寸 H860mmxW500mmxD850mm
冷却油箱重量 约90kg
电源参数 3Phase 200V 4.5kva(日本国内)
刀具装夹 弹簧装夹式
刀具位置检测 接触式装夹式
操作 15英寸触屏(I P65)对话框式
动作警示灯 4灯(白:待机、绿:运转中、橙:警告、红:紧急停止)
内部照明 13W 日光灯
润滑油供给 附自动给油泵
切削油 非水溶性切削油(指定可燃物 ~ 25cst推荐)
润滑油 机床滑动应用(ISO VG32 推荐)

控制轴 轴数 5轴(X,Y,Z,C,A)
控制电机

附位置反馈功能
步进马达 X5轴

X轴  驱动方式 滚珠丝杠直动
    位置控制分辨率 0.002mm
    最大移动速度 4.32m/min
    最大移动量 180mm
Y轴  驱动方式 滚珠丝杠直动
    位置控制分辨率 0.002mm
    最大移动速度 4.32m/min
    最大移动量 180mm
Z轴 驱动方式 滚珠丝杠直动
    位置控制分辨率 0.002mm
    最大移动速度 2.88m/min
    最大移动量 180mm
C轴 驱动方式 皮带传动
    位置控制分辨率 约0.004°(1/255°)
    最大转数 6rpm
    最大转动量 +15°~ -90°
A轴 驱动方式 皮带传动
    位置控制分辨率 0.006°
    最大转数 24rpm
    最大转动量 ∞(CCW)



砂轮轴 电机 永磁电机
电机功率 750W
驱动方式 皮带传动
控制方式 逆变器控制 3段变速
主轴 赛帕埃惜公司制造
砂轮装置 带颈法兰
砂轮材质 CBN/DIA
转动周速 1200 / 1800 / 2000 (単位:m/min)
停止所需时间 最大7秒

钻头规格 可研磨形状 右刃右旋、右刃无螺旋
刃数 2刃
后刀面形状 平面/圆锥/第2平面圆锥/蜡烛形平面※蜡烛形平面为选配
横刃形状 X/R/XR/BN
台阶部后刀面形状 平面/圆锥/第2平面圆锥
刀尖部倒角 平面后斜/圆锥后斜/无※肩倒角功能为选购
阶梯部倒角 限台阶角180°的情况 平面后斜/圆锥后斜可能

铰刀规格 可研磨形状 右刃右旋、右刃无螺旋、右刃左旋
刃数 2~10刃(Φ10以下 限2~6刃)
后斜面形状 限第2平面/平面
端面研磨 有/无
是否切断 已切断/未切断
